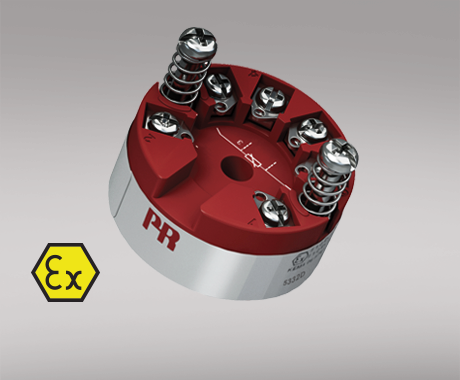

2-tråds programmerbar RTD-transmitter
5332D
- RTD- eller Ohm-ingång
- Noggrannhet: Bättre än 0,05% av det valda området
- Programmerbart givarfelvärde
- För montage i DIN form B givarhuvud
Applikationer
- Linjäriserad temperaturmätning av Pt100...Pt1000 eller Ni100...Ni1000 sensor.
- Omvandling av linjär motståndsvariation till en analog standardströmsignal, t.ex. från ventiler eller Ohmiska nivågivare.
Tekniska specifikationer
- På bara några sekunder kan användaren programmera PR5332D att mäta temperaturer inom alla områden definierade av normerna.
- Dedikerad programmerbar, icke-isolerad 4-tråds RTD-transmitter.
- RTD- och resistansingångarna har kabelkompensation för 2-, 3- och 4-trådsanslutning.
- Kontinuerlig kontroll av vitala data, för bästa säkerhet.
Montering / installation
- För montage i DIN form B givarhuvud.
Datablad & Manualer
Datablad
- 5332D.pdf
- Senaste versionen
Manualer
- 5332V106_SE.pdf
- 5332V105_SE.pdf
- 5332V104_SE.pdf
- 5332V103_SE.pdf
- 5332V102_SE.pdf
- 5332V101_SE.pdf
- 5332V100_SE.pdf
- Tidigare versioner
- Senaste versionen
Manualer på ryska
- 5332V106_RU.pdf
- 5332V105_RU.pdf
- 5332V104_RU.pdf
- 5332V103_RU.pdf
- 5332V102_RU.pdf
- 5332V101_RU.pdf
- 5332V100_RU.pdf
- Tidigare versioner
- Senaste versionen
Godkännanden och certifikat
ATEX-certifikat
- 5332D_20ATEX0095X_issue0.pdf
- 5332D_06ATEX0062X_issue04.pdf
- Tidigare versioner
- Senaste versionen
IECEx-certifikat
- 5332DIEC_200059X_issue0.pdf
- 5332DIEC_130035X_issue1.pdf
- Tidigare versioner
- Senaste versionen
CSA-certifikat
- 533x_633x_CSA.pdf
- Senaste versionen
FM-certifikat
- 53xx_633x_FM17US0013X.pdf
- Senaste versionen
INMETRO-certifikat
- INMETRO_5331_5332_5334_6331_6334_230009X_issue0.pdf
- Senaste versionen
EAC-försäkran
- EAC_EMC_declaration_Ex_3000_5000_6000_9000.pdf
- Senaste versionen
EAC Ex-certifikat
- EAC_Ex.pdf
- Senaste versionen
Kompletterande dokumentation
EU försäkran om överensstämmelse
- 5332DoC_EU_106_UK.pdf
- 5332DoC_EU_105_UK.pdf
- 5332DoC_EU_104_UK.pdf
- 5332DoC_EU_103_UK.pdf
- Tidigare versioner
- Senaste versionen
UKCA försäkran om överensstämmelse
- 5332DoC_UKCA_100_UK.pdf
- Senaste versionen
CCC-uttalande
- 5000_6000_series_CCC_statement.pdf
- Senaste versionen
EMC-data
- 5331_5332_5334_EMC_data.pdf
- Senaste versionen
PR-standardkonfigurationer
- PR_default_configurations.pdf
- Senaste versionen
Säkerhetsanvisningar
Säkerhetsanvisningar
- SN5332-106-2503.pdf
- SN5332-105-2422.pdf
- SN5332-104-2245.pdf
- SN5332-103-2202.pdf
- SN5332-102-2122.pdf
- SN5332-101-2007.pdf
- SN5332-100-1848.pdf
- Tidigare versioner
- Senaste versionen
Beställningsformulär
Miljöförhållanden
| Driftstemperatur | -40°C till +85°C |
| Kalibreringstemperatur | 20...28°C |
| Relativ fuktighet | < 95% RF (ej kond.) |
| Kapsling (hölje / plintar) | IP68 / IP00 |
Mekaniska specifikationer
| Dimensioner | Ø 44 x 20,2 mm |
| Vikt, cirka | 50 g |
| Tråd dimension | 1 x 1,5 mm2 tvinnad tråd |
| Skruvplintar, max. åtdragningsmoment | 0,4 Nm |
Allmänna specifikationer
Matning |
|
| Matningsspänning | 7,2...30 VDC |
| Effektförlust | 25 mW…0,7 W |
Responstid |
|
| Svarstid (programmerbar) | 1...60 s |
| Spänningsfall | 7,2 VDC |
| Uppvärmningstid | 5 min. |
| Uppstart till stabil utgång | 4,5 s |
| Programmering | Loop Link |
| Signal- / brusförhållande | > 60 dB |
| EEprom felkontroll | < 3,5 s |
| Noggrannhet | Bättre än 0,05% av det valda området |
| Signaldynamik, ingång | 20 bitar |
| Signaldynamik, utgång | 16 bitar |
| Inverkan av variation i matningsspänning | < 0,005% av området / VDC |
| EMC immunitet | < ±0,5% av området |
| Utökad EMC immunitet: NAMUR NE21, kriterie A (burst) | < ±1% av området |
Ingångsspecifikationer
Allmänna ingångsspecifikationer |
|
| Max. offset | 50% av valt max. värde |
RTD-ingång |
|
| RTD-typ | Pt100, Ni100, lin. R |
| Kabelresistans, per tråd | 5 Ω (max.) |
| Givarström | Nom. 0,2 mA |
| Effekt av givarkabelmotstånd (3- / 4-trådskoppling) | < 0,002 Ω / Ω |
| Givarfelsdetektering | Ja |
Linjär motståndsingång |
|
| Linjär resistans min....max. | 0 Ω...5000 Ω |
Utgångsspecifikationer
Allmänna utgångsspecifikationer |
|
| Uppdateringstid | 440 ms |
Strömutgång |
|
| Signalområde | 4…20 mA |
| Min. signalområde | 16 mA |
| Max. last (vid strömutgång) | ≤ (Vmatning - 7,2) / 0,023 [Ω] |
| Last stabilitet | ≤ 0,01% av omr. / 100 Ω |
| Givarfelsindikering | Programmerbar 3,5…23 mA |
| NAMUR NE43 Upscale/Downscale | 23 mA / 3,5 mA |
| av omr. | = av det för tillfället valda området |
I.S.- / Ex-märkning
| ATEX | II 1 G Ex ia IIC T6...T4 Ga, II 2 D Ex ia IIIC Db, I M1 Ex ia I Ma |
| IECEx | Ex ia IIC T6...T4 Ga, Ex ia IIIC Db, Ex ia I Ma |
| FM, US | Cl. I, Div. 2, Gr. A, B, C, D T4 el. Cl. I, Zone 2, AEx nA IIC T4 (1) |
| CSA | Cl. I, Div. 1, Gr. A, B, C, D Ex ia IIC, Ga |
| INMETRO | Ex ia IIC T6...T4 Ga, Ex ia IIIC Db, Ex ia I Ma |
Observerade myndighetskrav
| EMC | 2014/30/EU & UK SI 2016/1091 |
| ATEX | 2014/34/EU & UK SI 2016/1107 |
| RoHS | 2011/65/EU & UK SI 2012/3032 |
| EAC | TR-CU 020/2011 |
| EAC Ex | TR-CU 012/2011 |
Godkännanden
| ATEX | DEKRA 20ATEX0095X |
| IECEx | DEK 20.0059X |
| FM | FM17US0013X |
| CSA | 1125003 |
| INMETRO | DEKRA 23.0009X |
| EAC Ex | EAEU KZ 7500361.01.01.08756 |
