Få rätt processdata från pulssignaler

Puls- och frekvenssignaler används i allt från roterande blandare och transportbandssystem till flödesmätare, doseringsutrustning och förpackningsmaskiner.

Även om de fysiska processerna kan skilja sig åt, bygger de ofta på samma grundprincip: en sensor genererar pulser proportionella mot rörelse, rotation eller flöde.

Utmaningen är att pulssignaler inte direkt representerar ett processvärde. Istället kan samma pulståg tolkas på flera olika sätt beroende på vad applikationen behöver mäta.

Hastighet kontra avstånd

Tänk dig en induktiv närhetssensor som plockar upp signaler från rullar på ett transportband.





Pulsfrekvensen kan användas för att beräkna:

• transportbandets hastighet (meter / min.)

• materialmatningshastighet

• maskinsynkronisering

Men om pulserna ackumuleras över tid kan samma pulsgivare också bestämma:

• tillryggalagd sträcka

• producerad kabellängd

• produktposition

Skillnaden är viktig: Hastighet beskriver hur snabbt något rör sig just nu. Avstånd beskriver hur långt det har förflyttat sig över tid.

Båda värdena kommer från samma sensor, men de kräver olika signalbehandlingsstrategier.

Flöde kontra volym

Samma princip gäller för flödestillämpningar.

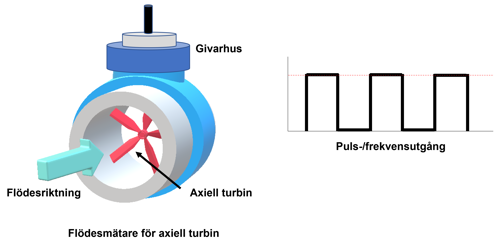

En flödesmätare med pulsutgång genererar pulser proportionella mot vätskans rörelse genom ett rör.





Pulsfrekvensen kan användas för att bestämma:

• flödeshastighet (liter / min.)

• flödeshastighet (m³ / h)

• flödeshastighet (gallon / min.)

Om pulserna istället ackumuleras kan de användas för att bestämma:

• total vattenförbrukning

• batchvolym

• tankfyllnadsvolym

I detta fall: Flöde beskriver den aktuella rörelsehastigheten. Volym beskriver den totala mängden som har passerat genom systemet.

Även om båda värdena kommer från samma flödesmätare är de fundamentalt olika mätningar.

Varför skillnaden är viktig

Att förstå skillnaden mellan hastighetsbaserade mätningar och ackumulerade mätningar är avgörande när man väljer instrumenttyp.

Tillämpningar som frågar:

• "Vad är det aktuella varvtalet?"

• "Vad är den aktuella transportbandshastigheten?"

• "Vad är den aktuella flödeshastigheten?"

kräver kontinuerlig frekvensmätning.

Tillämpningar som frågar:

• "Hur många meter har producerats?"

• "Hur mycket vatten har förbrukats?"

• "Hur många pulser har inträffat sedan återställningen?"

kräver pulsackumulering och totalisering.

Att välja fel mätprincip kan resultera i ett system som levererar rätt momentanvärde men inte kan tillhandahålla det ackumulerade värde som processen kräver.

När noggrann totalisering krävs kan det leda till mätfel att förlita sig på ett PLC- eller SCADA-system för att integrera samplade hastighetssignaler. Till exempel är det ofta mindre noggrant att uppskatta volym genom att regelbundet sampla en flödessignal än att använda dedikerad totaliseringsfunktionalitet.

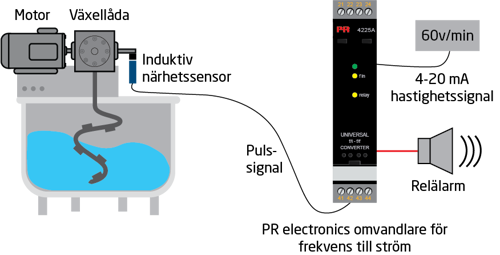

Tillämpningsexempel: Övervakning av omrörarhastighet i läkemedelsproduktion

Rotationshastighet är en kritisk processparameter inom läkemedelsproduktion.

Blandningshastigheten påverkar direkt:

• produktkvalitet

• batchkonsistens

• upplösningshastighet

• processrepeterbarhet

Många blandare använder induktiva sensorer, Hall-effektsensorer eller pulsgivare som genererar pulssignaler proportionella mot axelrotationen.

Utmaningen är att styrsystem vanligtvis kräver standardiserade processsignaler snarare än rå frekvensinformation.

Genom att omvandla frekvens till tekniska enheter som varvtal och generera en standardutgångssignal, dvs. 4–20 mA, får operatörerna kontinuerlig insyn i processen samtidigt som kompatibiliteten med befintliga styrsystem bibehålls.

Tillämpningsexempel: Integrering av flödesmätare med pulsutgång

Många flödesmätare ger pulsutgångar snarare än analoga processsignaler.

Exempel inkluderar:

• turbinflödesmätare

• vattenmätare

• flödesmätare med skovelhjul

• doseringssystem

Pulsfrekvensen är proportionell mot flödeshastigheten. När flödet ökar ökar också pulsfrekvensen.

För maskinbyggare och OEM-tillverkare skapar detta en utmaning eftersom kunder kan välja olika flödesmätartekniker.

En installation kan använda en flödesgivare med digital nivåutgång. En annan kan använda en vattenmätare med reed-kontakt. En tredje kan använda en PNP-pulsutgång.

För det andra representerar varje puls en godtycklig volym som är specifik för varumärke och produkt, vilket gör det värdefullt att enkelt kunna ställa in "en puls är lika med X volym". Här är signalbehandlingsenheter med en pulsdelningsfunktion mycket fördelaktiga.

I dessa tillämpningsexempel gör flexibel signalbehandling det möjligt att omvandla dessa olika signaler till en konsekvent processsignal utan att styrsystemet behöver konstrueras om.

Vad är omvandlare av frekvens till ström och vad används de för? Vill du lära dig hur puls- och frekvenssignaler kan integreras i industriella styrsystem? Den här artikeln utforskar funktionerna hos PR electronics multifunktionella frekvensomvandlare och beskriver signaltyper som stöds, omvandlingsprinciper samt de analoga, digitala och reläutgångsalternativ som finns tillgängliga för tillförlitlig processövervakning och styrning. Läs mer

Varför signalbehandling av hög kvalitet är nyckeln till korrekta processdata

Noggranna puls- och frekvensmätningar beror på mer än själva sensorn.

I verkliga industriella miljöer kan signalkvaliteten påverkas av elektriskt brus, långa kabeldragningar, frekvensomvandlare (VFD), motorstartare och switchade nätaggregat.

Utan korrekt signalbehandling kan störningar orsaka falsk pulsdetektering, instabila mätningar eller felaktiga beräkningar av hastighet, flöde, avstånd eller volym.

Galvanisk isolering hjälper till att eliminera jordslingor och potentialskillnader mellan fältenheter och styrsystemet. Detta förbättrar mätstabiliteten samtidigt som ansluten utrustning skyddas mot elektriska störningar.

God EMC-prestanda är minst lika viktigt. Pulssignaler är beroende av noggrann detektering av varje övergång.

Elektromagnetisk störning kan introducera oönskade pulser eller maskera giltiga pulser, vilket leder till felaktiga processvärden och störande larm.

Signalfiltrering ger ett extra skyddslager, särskilt vid arbete med mekaniska kontakter eller reed-switch-baserade sensorer.

Genom att filtrera kontaktstuds och transient brus förblir mätningen stabil utan att kompromissa med svarstiden.

Oavsett om du mäter varvtal, transportbandshastighet, flödeshastighet eller totaliserad volym börjar tillförlitliga processdata med en ren och stabil signal. Effektiv isolering, EMC-immunitet och brusfiltrering hjälper till att säkerställa att de värden som presenteras för operatörer och styrsystem korrekt återspeglar den verkliga processen.

Att välja rätt signalbehandlingslösning

Frekvensmätning kontra totalisering

Denna skillnad blir särskilt viktig vid val av signalbehandlingsutrustning.

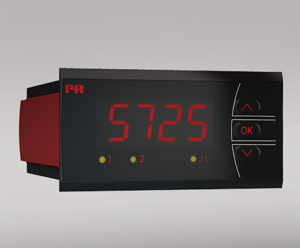

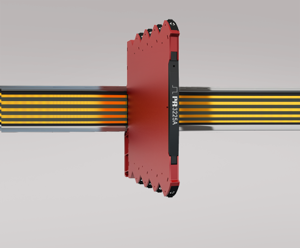

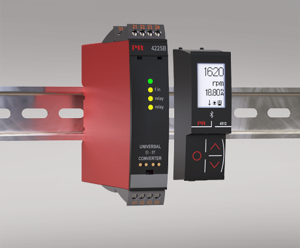

Puls till analog- / frekvenssignalomvandling med frekvensomvandlare: PR 3225, PR 4225 och PR 5725

PR 3225, PR 4225 och PR 5725 är optimerade för frekvensbaserade mätningar såsom:

• varvtal

• bandhastighet

• flödeshastighet

• frekvensövervakning

Deras syfte är att omvandla en inkommande pulsfrekvens till:

• 4-20 mA

• 0-10 V

• frekvensutgångar

• reläsignaler

• displayavläsning av momentanvärde

Med andra ord svarar de på frågan: "Vad händer just nu, vad är den aktuella signalfrekvensen?"

Exempel:

• aktuellt varvtal

• aktuell bandhastighet

• aktuell flödeshastighet

De är inte utformade som pulstotalisatorer och bör inte ses som lösningar för ackumulerad sträcka, volym eller produktionsräkning.

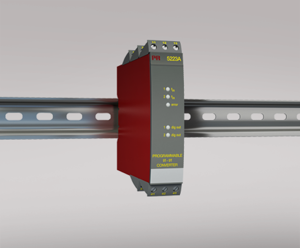

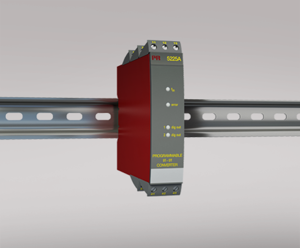

Puls-till-puls / frekvens- / analogsignalomvandling med frekvensomvandlare: PR 5223 och PR 5225

Vissa tillämpningar kräver mer än momentan mätning.

I tillämpningar såsom:

• volymtotalisering

• längdmätning

• produkträkning

• batchhantering

• produktionsackumulering

måste systemet räkna och bearbeta pulser över tid.

Dessa tillämpningar kräver totalisering och matematisk bearbetning snarare än enkel frekvensomvandling.

Det är här programmerbara enheter som PR 5223 och PR 5225 blir relevanta.

De kan konfigureras för att utföra applikationsspecifika beräkningar, pulsackumulering och avancerade skalningsfunktioner som stödjer både frekvensbaserade och ackumulerade mätningar.

Riktlinjer för produkttillämpning:

Tillämpning	Mätningstyp	Typisk lösning
Blandarvarvtal	Hastighet	PR 3225 / 4225
Bandhastighet	Hastighet	PR 3225 / 4225
Momentant flöde	Flödeshastighet	PR 3225 / 4225
Producerad kabellängd	Avstånd	PR 5223 / 5225
Produkträkning	Totalisering	PR 5223 / 5225
Vattenförbrukning	Volym	PR 5223 / 5225
Batchvolym	Volym	PR 5223 / 5225
Displayavläsning	Flödeshastighet / hastighet	PR 5725

Från pulssignaler till värdefull processinformation

Oavsett om applikationen gäller en mixer, ett transportbandssystem, en flödesmätare, en pulsgivare eller en produktionslinje är utmaningen densamma: att omvandla pulsinformation till meningsfull processdata.

Nyckeln är att förstå om applikationen kräver ett momentant värde såsom hastighet eller flöde, eller ett ackumulerat värde såsom avstånd eller volym.

Genom att välja en lämplig signalbehandlingsstrategi kan ingenjörer förenkla integrationen, förbättra mätnoggrannheten och skapa mer flexibla automationslösningar.

Behöver du hjälp att välja rätt lösning?

Oavsett om din applikation omfattar varvtalsövervakning, transportbandshastighet, flödesmätning, avståndsmätning eller totalisering kan PR electronics hjälpa dig att identifiera den mest lämpliga signalbehandlingsmetoden för din applikation.

Kontakta våra applikationsspecialister för att diskutera din mätutmaning.
